直線運動產品快速查詢規格表
您可以根據此頁面的產品特征、運行條件等規格對照表選擇合適的直線運動產品系列，也可以參考我司選型資料中的選型例進行自主選型。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
滑臺&電動缸
| 電動滑臺 | 電動缸 | |||
| 系列名稱 |

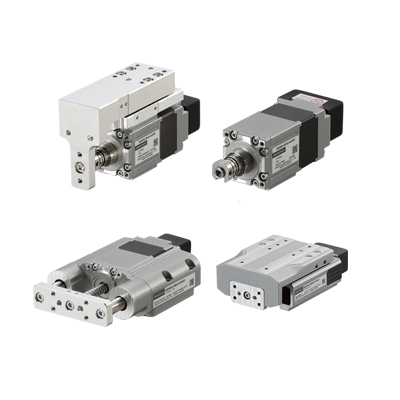

EZS系列 | EAC系列 | DR系列 | DRS2系列 |
 |
 |
 |
 |
|
| 特征 | 扁平、簡易防塵構造 無塵室對應 |
高剛性、高推力 | 小型電動缸 平臺型、寬屏臺型 推桿型、帶導軌推桿型 |
小型電動缸 平臺型 |
| 導程 | 6、12 | 3、6、12 | 1、2.5 | 2、4、8 |
| 寬×高 （電動機尺寸） |
54×50mm（42mm） 74×50mm（42mm） 74×66.5mm（60mm） |
28×28mm（28mm） 42×42mm（42mm） 60×60mm（60mm） |
20mm 28mm *20mm僅限平臺型與推桿型 |
42mm 60mm |
| 沖程 | 50~850 | 50~300 | 25~30 | 40~50 |
| 最高速度 （mm/s） |
800 | 600 | 100 | 200 |
| 最大水平可搬質量 （kg） |
60 | 60 | 4 | 10 |
| 最大垂直可搬質量 （kg） |
30 | 30 | 4 | 10 |
| 最大推力（N） | 400 | 400 | 40 |
200 |
| 反復定位精度 （mm） |
±0.02 | ±0.003mm | 研磨滾珠螺桿：±0.003mm 滾軋滾珠螺桿：±0.01mm |
|
| 搭載電動機系列 | αSTEP AZ系列 | |||
| 通訊對應 | Modbus(RTU)、PROFINET、EtherNet/IP、EtherCAT、MECHATROLINK-Ⅲ、SSCNETⅢ/H | |||
齒條·齒輪

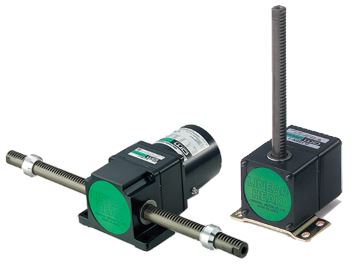

| 系列名稱 | L-AZ系列 | L-DSC系列 | LH系列 | LJ系列 |
 |
 |
 |
 |
|
| 搭載電動機系列 | αSTEP AZ系列 | DSC系列 | 世界規格K系列 可逆電動機/帶電磁制動型電動機 | αSTEP AZ系列 K2S系列 帶電磁制動型 |
| 最大 可搬質量 （kg） |
100 | 67 | 70 | 200 |
| 沖程 （mm） |
100~1000 | 100~1000 | 100~700 | 100~700 |
| 運行速度（mm/s） | ~500 | 10 20 45 |
10 20 45 |
~500 |
| 電動機 組合方式 |
組合型 （出廠時已經 組合完成） |
組合型 （出廠時已經 組合完成） |
 |
 |
| 齒條移動方向 | 水平/垂直 |
水平/垂直 |
水平/垂直 |
水平/垂直 |
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
