DRS2系列(搭載αSTEP AZ系列)

將步進電動機與滾珠螺桿實現一體化,能夠執行直線動作的產品。 搭載ABZO編碼器。機身小巧,實現了高精度定位和節省空間、節省配線。
特別適用于微小進給·高精度定位

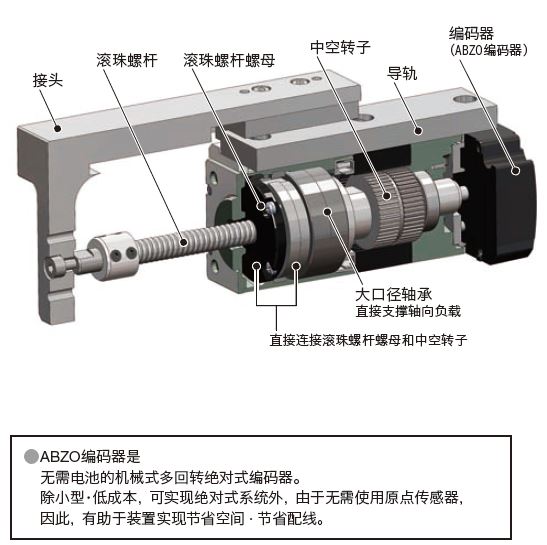

●步進電動機和滾珠螺桿一體化的構造
中空轉子和滾珠螺桿螺母一體化。由于不需要連接部件,因此,很少會出現因與聯軸器剛性等部件組合而產生的齒隙現象,可實現更高精度的定位。 ●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種
【最小移動量】0.001mm
【反復定位精度】
研磨滾珠螺桿:±0.003mm 滾軋滾珠螺桿:±0.01mm ●實現高可搬質量和高速
◇帶導軌型時
【可搬質量】
水平方向:10kg(導程2mm)、5kg(導程8mm) 垂直方向:10kg(導程2mm)、5kg(導程8mm) 【最高速度】
50mm/sec(導程2mm)、 200mm/sec(導程8mm) |
![]() |
可縮短裝置啟動的時間
●在袖珍的機體中集中收納直動機構
·由于無需使用之前自己制作的部件,因此能減少裝置設計及選擇部件的時間。 ·可減少組裝及調節安裝精度所需時間,提升生產效率。 ●已設定運行所需參數
【最小移動量】
內藏定位型:0.001mm 脈沖序列輸入型:0.001mm ●可按mm單位進行設定
移動量可使用“mm”單位進行設定。

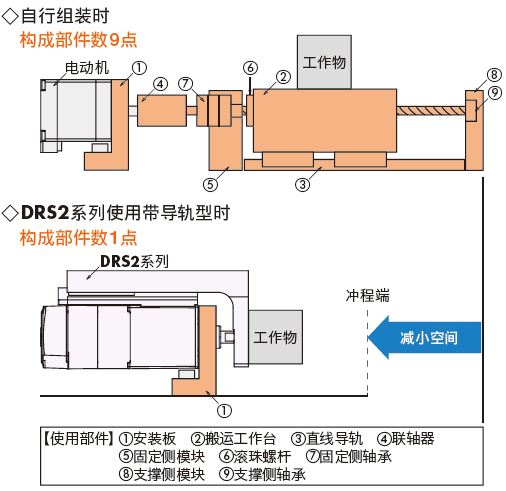

●構成部件數的比較
將工作物移動相同沖程量時的構成范例(見右側)
|
![]() |
搭載ABZO編碼器,進一步節省空間·節省配線

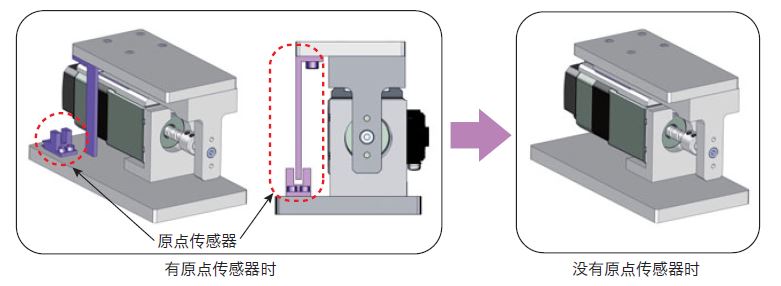

機身小巧,加之裝置小型化、輕量化,以及搭載ABZO編碼器,因此,不再需要原點傳感器。除有助于進一步幫助裝置實現節省空間·節省配線外,還能夠避免使用原點傳感器時需要的定期維護及可能出現的故障。

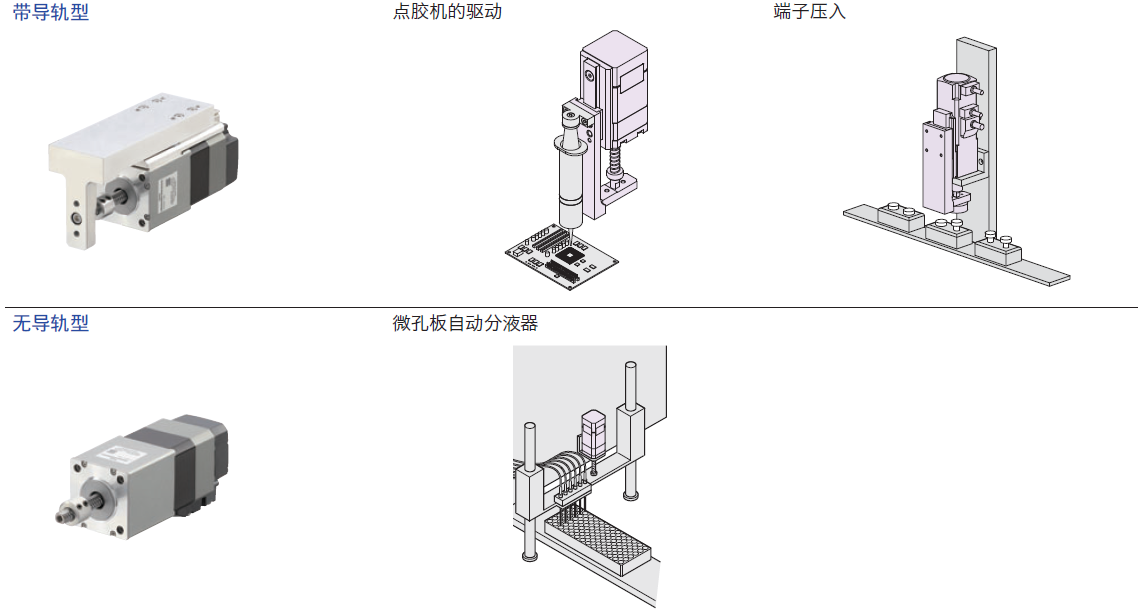

代表用途例
強大的推壓功能
●DRS2系列 推壓運行演示視頻:
|
●DRS2系列 推壓樣機演示
|

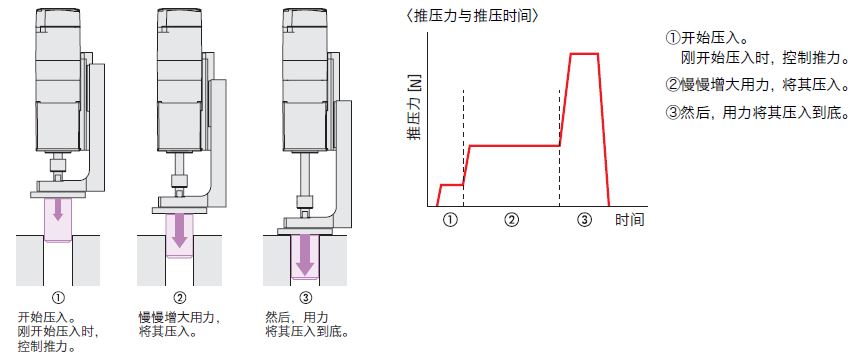

●可自由更改推壓力和時間
DRS2系列在完成定位運行后,可簡單地切換到推壓運行。而且可自由更改推壓力和時間。
---優勢---------------
?可按運行數據No.分別設定推壓力的推壓時間,因此,只需選擇數據No.,就能夠輕松完成更改。
?可分別用于以下2種階段:在位置不會偏移的情況下減小用力,慢慢壓入以及在短時間內加大用力,將其壓入。

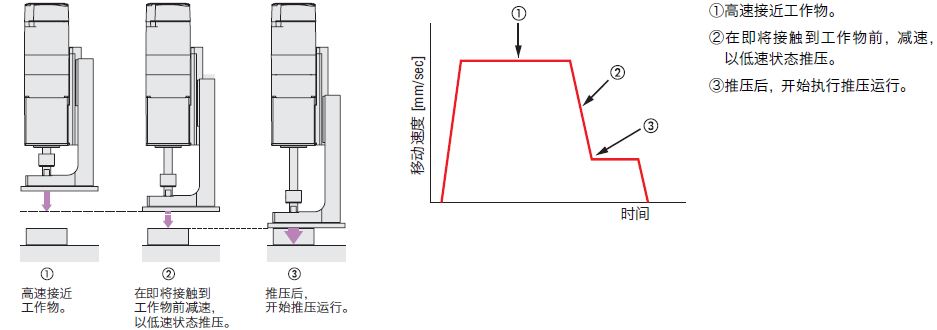

●可在低速狀態下進行推壓操作
高速接近工作物。即將抵達時先減速,再以低速進行推壓。
---優勢---------------
?推壓時幾乎不會出現沖擊現象,因此,不需要安裝用于吸收沖擊的緩沖裝置。
?由于在推壓動作之前會高速接近,因此,可縮短裝置的生產周期時間。
搭載ABZO編碼器。無需電池,實現絕對式系統。

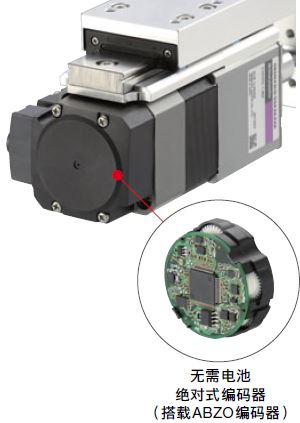

●采用新開發的ABZO編碼器
成功研發小型·低成本、無需電池的機械式絕對式編碼器〈ABZO編碼器〉。有助于提升生產效率、降低成本。 ·機械式編碼器 ·多回轉絕對式編碼器(可檢測出電動機軸距基準原點旋轉±900(1800轉) 的絕對位置。) ·輕松設定原點 ●無需電池
采用機械式編碼器,無需電池。 位置信息通過ABZO編碼器進行機械式管理。 ·降低維護成本 ·可自由安裝驅動器 ·海外運輸放心 ·保持位置信息 |
![]() |

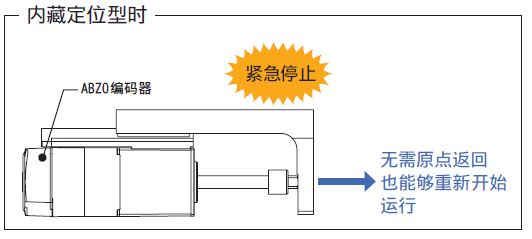

定位運行中,即使電源斷開,拆下傳動裝置/驅動器之間的電纜線,仍能夠保持位置信息。內藏定位型時,在生產線緊急停止及從停電后恢復供電時,可不執行原點返回,能夠重新開始定位運行。

●無需外部傳感器
·高速原點返回
·不會受到外部傳感器誤動作的影響
·提升原點返回精度
·降低成本
·節省配線
搭載AZ系列的便利功能
步進電動機αSTEP 搭載絕對式編碼器AZ系列、無需電池,實現了絕對式系統。有助于降低裝置的總成本。產品種類更豐富,定位功能先進,價格實惠。 |
閉環步進電動機αSTEP 搭載絕對式編碼器AZ系列 |
點擊相應文字查看詳細: | |
![]() |
?AZ系列產品介紹 ?AZ系列產品種類 |
2種驅動器可配合系統構成選擇
用戶可根據上一級,選擇驅動器類型。
內藏定位型驅動器
脈沖序列輸入型驅動器
利用用戶自備的脈沖發生器,可進行電動機控制。通過數據設定軟件(MEXE02),可確認警報履歷及各種狀態監控。
