電動傳動裝置
齒輪齒條系統
LJ直線減速機與αSTEP AZ組合使用
齒條· 齒輪系統是齒條齒輪機構與電動機組合而成的產品。
電動機部使用步進伺服混合控制系統αSTEP AZ系列，
除可高精度定位外，還可實現搬運最大200kg的高負載。
有助于裝置小型化和生產作業的省力化。

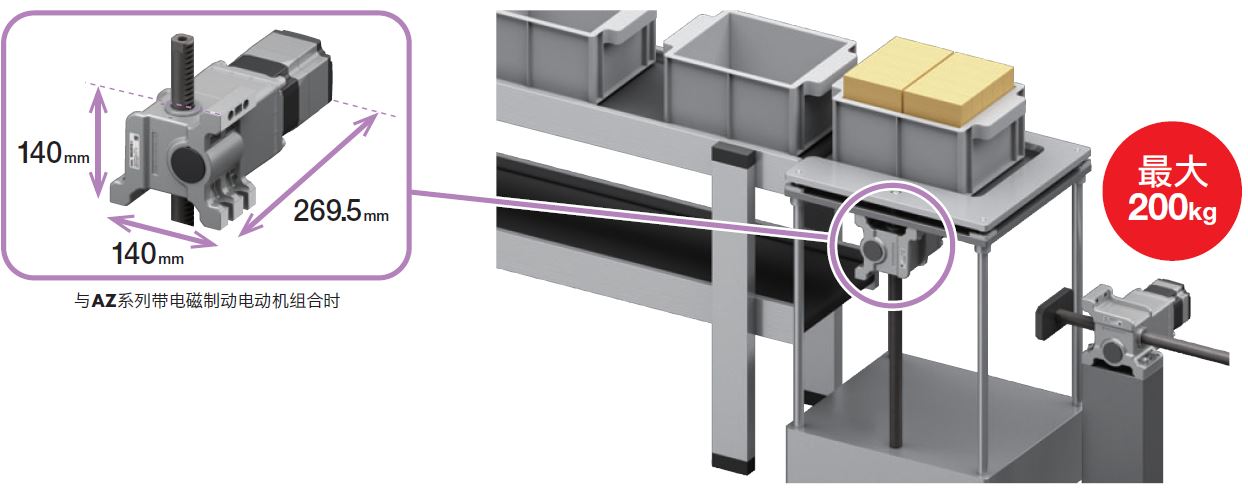

小型化且實現了最大可搬運質量200kg
|
●最大可搬運質量200kg※ 隨著齒輪的大徑化，齒輪強度提高， 實現了最大可搬運質量200kg※ ※最大可搬運質量因減速機減速比及組合的電動機型而異。
|
●最長沖程700mm 備有100∼700mm的沖程產品 |
與電動滑臺的比較
如果安裝時無需考慮慣性力矩，則可直接搬運等同于可搬質量的工作物。
齒條·齒輪系統概要
齒條· 齒輪系統可以輕松將電動機的旋轉運動變成直線運動。
直動機構部保持小型化設計的同時，由于經過高強度加工，也可實現大負載的搬運。

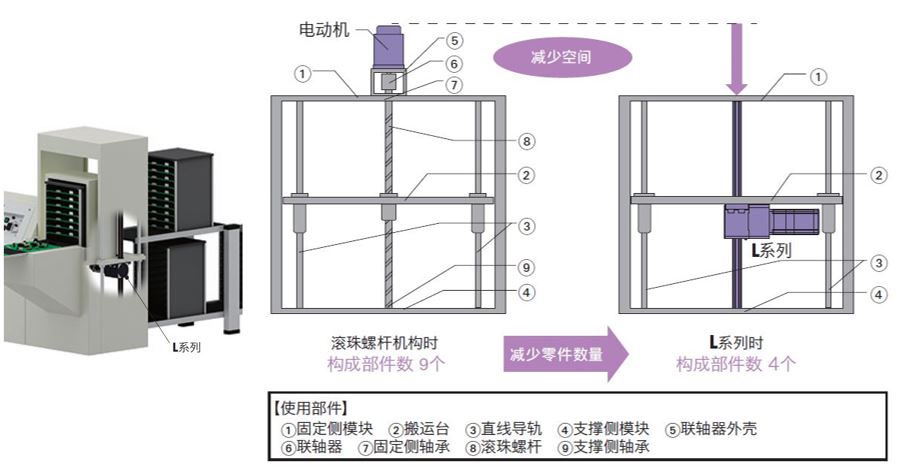

有助于提高設計效率
● 縮短裝置研發時間齒條· 齒輪系統可削減過去使用的零件，也可縮減設計和組裝上所花費的時間。
● 節省空間化
固定齒條兩端的螺絲孔后，本體部即可實現自動位移。在無法預留電動機安裝空間的大型裝置時非常有效。
設計、組裝、維護的時間（LJ直線減速機 與AZ系列組合使用）
|
●與平行軸減速機簡單組裝 只需將平行軸減速機插入直線減速機并用螺絲固定即可， 結構簡單。可輕松進行裝置安裝及電動機維護。  |
●可在“水平”和“垂直”兩個方向上安裝齒條 實現了可在水平、垂直兩個方向上安裝的結構。 可自由選擇安裝方向，有助于提高設計便利性， 并通過共用零部件降低成本。  |
| 混合控制系統 αSTEP AZ系列 |
點擊查看詳細： |
 |
?AZ系列產品介紹 ?AZ系列產品種類 |
應用例
齒條·齒輪機構可應用于各種用途，能夠如同零件般選用，且便于使用。|
●用途例1 移載設備 ①固定齒條，上下驅動電動機部 ②固定電動機，左右驅動齒條
|
●用途例2 加工部件清洗裝置 ①固定電動機，上下驅動齒條 ②固定齒條，左右驅動電動機部  |
|
真機實例集----工件升降裝置 此裝置是在高度不同的傳送帶間交接工件的升降裝置（往返輸送）。利用上下段配置的傳送帶兩端，循環輸送用來裝載工作物的托盤。通過這個裝置，使得原本需要手動的托盤回收·運送作業，實現自動化。 ?點此查看詳情 |
