步進電動機
2相/5相步進步進電動機驅動器

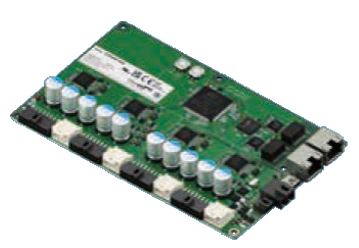

CVD系列 多軸型 對應EtherCAT
· 實現了省配線、省空間化。小型·輕量的4軸控制 多軸驅動器
· 可同時使用2相/5相步進電動機、電動傳動裝置
· 可通過EtherCAT通信進行同步運行
· 搭載編碼器信息讀取、電磁制動自動控制等功能。
可降低上位成本、縮短編程時間
不帶安裝板 品名 ： CVD4A-KED
不帶安裝板水平出線型 品名 ： CVD4AR-KED
· 可同時使用2相/5相步進電動機、電動傳動裝置
· 可通過EtherCAT通信進行同步運行
· 搭載編碼器信息讀取、電磁制動自動控制等功能。
可降低上位成本、縮短編程時間
不帶安裝板 品名 ： CVD4A-KED
不帶安裝板水平出線型 品名 ： CVD4AR-KED
特征
| 不帶安裝板 品名: CVD4A-KED （點此進入規格·選購）
|
不帶安裝板水平出線型 品名: CVD4AR-KED （點此進入規格·選購）  |

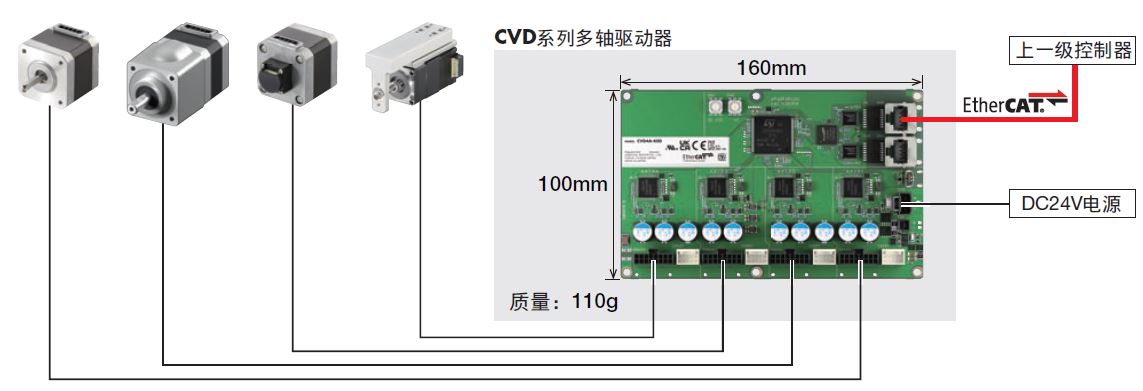

對應EtherCAT · 4軸控制，節省配線和空間
· 使用1根EtherCAT通信電纜線，匯集輸入/輸出信號。此外，4軸的通信、電源等配線集中到1臺驅動器上。
· 減少配線工時及錯誤配線導致的故障。
· 可通過EtherCAT主站統一管理包括電動機信息在內的裝置信息。
· 減少配線工時及錯誤配線導致的故障。
· 可通過EtherCAT主站統一管理包括電動機信息在內的裝置信息。

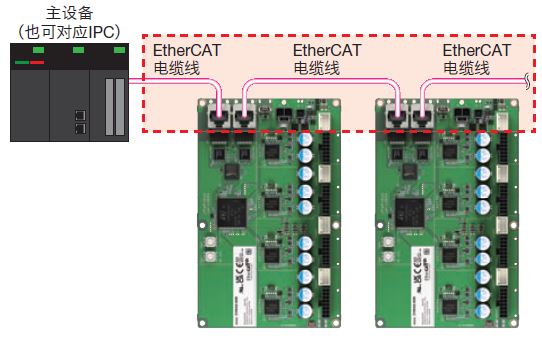

● 還可以實現多軸驅動器的菊花鏈連接。
|

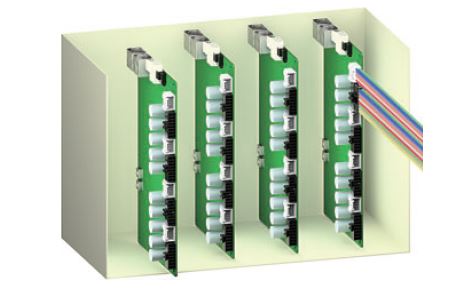

● 即使并排設置多臺水平出線型， 也不會妨礙配線，可節省安裝空 間。  ● 將驅動器的連接器位置集中到兩邊。 易于簡潔配線。  |
可同時使用2相/5相電動機、可通過EtherCAT通信進行同步控制
● 1臺驅動器可控制2相/5相電動機、傳動裝置等。減少零件庫存、節省管理成本。● 通過EtherCAT通信可在分別使用2相/5相電動機特性的同時實現同步控制。

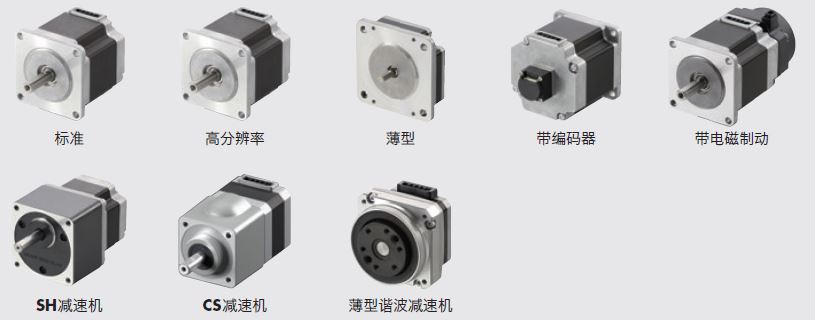

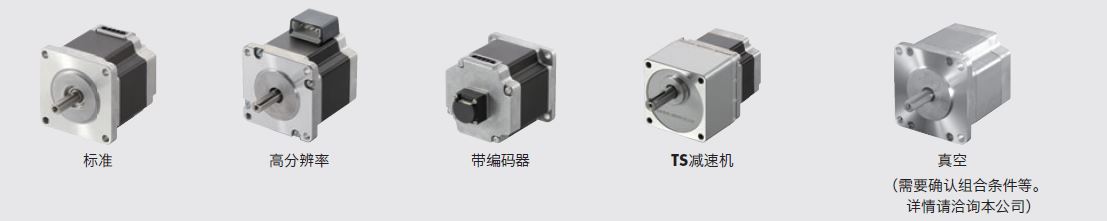

可組合使用的電動機、傳動裝置、旋轉編碼器產品陣容豐富
?2相步進電動機 PKP系列 雙極性4根導線
|

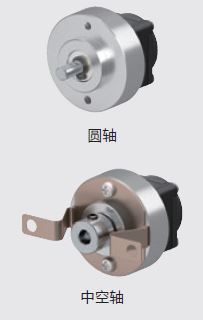

?旋轉編碼器 |
小型電動缸 DRLⅡ系列
|
?中空旋轉式傳動裝置 DH系列 |
滑動絲杠帶安裝適配器& 步進電動機PKP系列  |

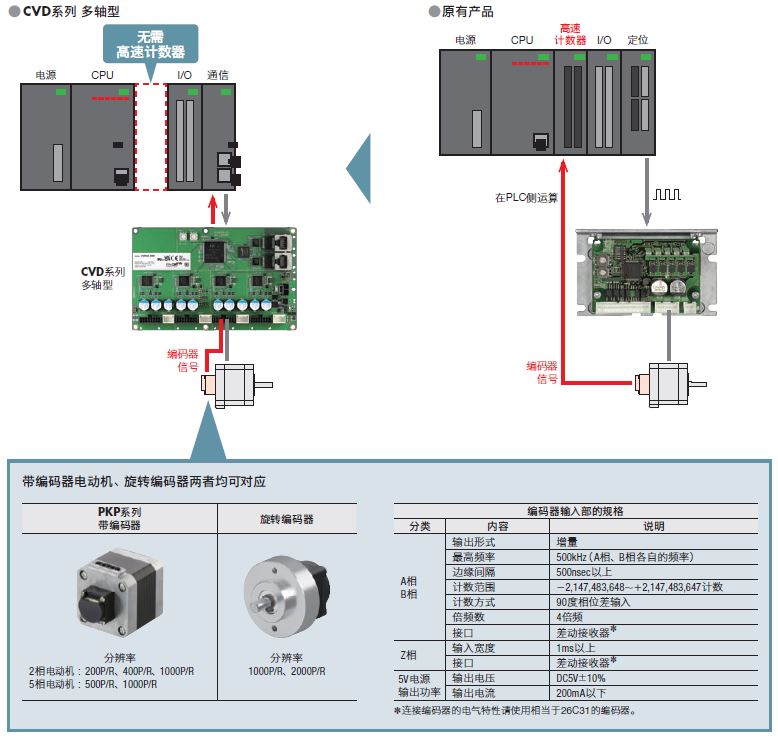

可讀取編碼器信息并檢測位置偏差
驅動器中搭載了讀取編碼器信息的功能。無需通過上一級控制器，可使用驅動器檢測位置偏差，并作為信號輸出。
此外，通過使用支援軟件 MEXE02，可在電腦中監控電動機的實際位置和實際速度。
· 無需高速計數器，降低上一級控制器的成本。
· 通過EtheCAT通信向上一級控制器輸出信號。縮短編程時間。
此外，通過使用支援軟件 MEXE02，可在電腦中監控電動機的實際位置和實際速度。
· 無需高速計數器，降低上一級控制器的成本。
· 通過EtheCAT通信向上一級控制器輸出信號。縮短編程時間。
● 通過支援軟件MEXE02（免費），可監控編碼器檢測信息
測量結果可通過圖像文件或CSV格式保存數據
?點此下載支援軟件MEXE02
·減少配線工時
測量結果可通過圖像文件或CSV格式保存數據
?點此下載支援軟件MEXE02

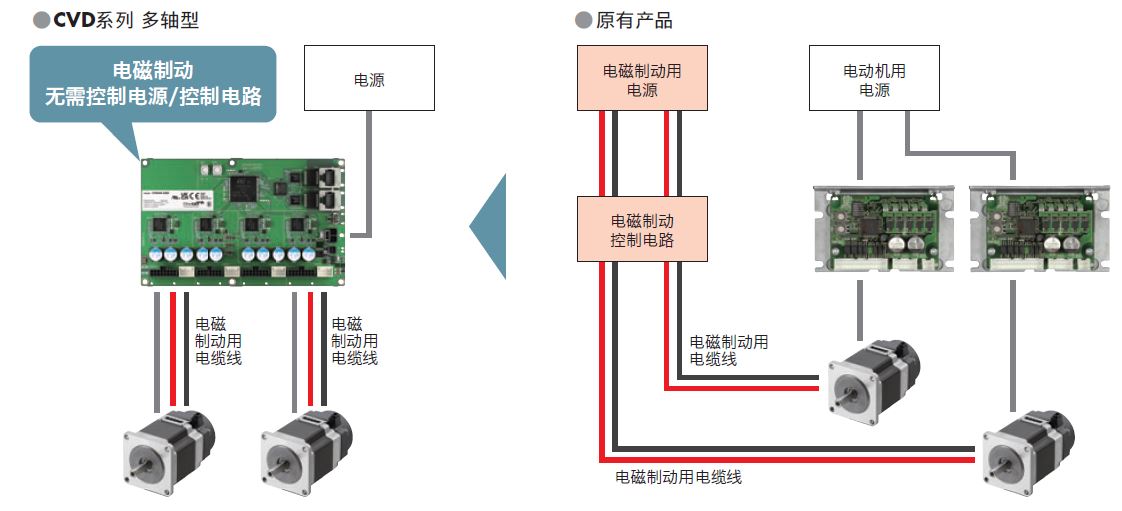

可自動控制電磁制動，也可供給電源
·無需電磁制動控制電路、縮短編程時間·減少配線工時

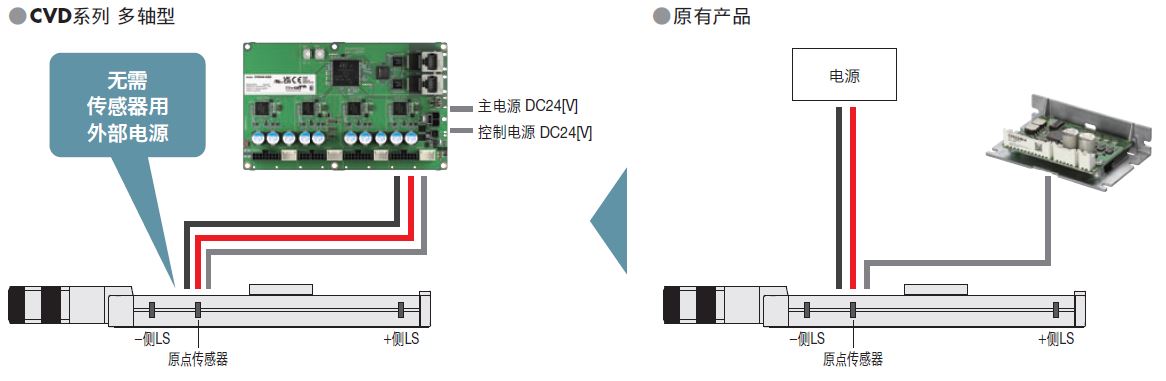

可供給傳感器用電源
警報·信息信號等

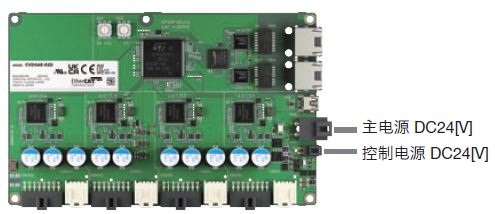

| ●警報輸出 · 通過輸出位置偏差過大警報，可檢測電動機失步 （也可輸出主電路過熱警報等） ● 信息信號 · 可將驅動器的溫度、過壓、電壓不足等作為信息信號輸出 · 可通過EtherCAT通信進行監控 ● 主電源/控制電源分開 · 通過另外追加外部安全繼電器，應對主電源斷開 · 即使主電源斷開，也可通過EtherCAT通信進行監控等 ● 主電源瞬時電流的控制功能 · 搭載了保護主電源部電路免受主電源接通時產生的 瞬時電流損傷的功能。
|
 |

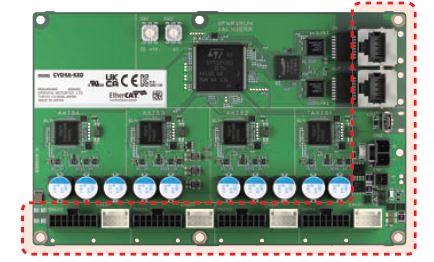

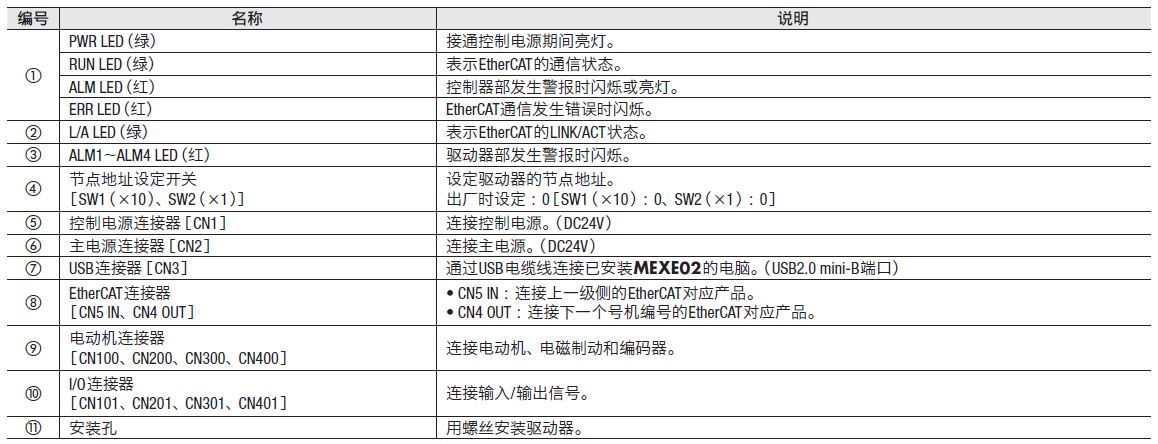

驅動器各部分名稱與功能
參數通過支援軟件MEXE02或EtherCAT通信進行設定。
