生化、免疫分析儀器高速化應用提案
裝置概要
生化、免疫分析儀器是用于檢測、分析生命化學物質的儀器，通過檢查體液樣本（如血液，尿液等），助力高效、準確的疾病診斷，提升醫療效率。在設備擺臂、反應盤、試劑盤等眾多關鍵工位的應用上，面向設備高效、提速課題的提出，東方馬達重磅推出高速化應用提案。通過搭載高精度、低振動、高分辨率的步進電動機PKP系列，優化改善甩液、撞針、磨壁、殘液、結晶、氣泡產生等多項痛點難題，推動提高檢測效率課題的實現。以下為您介紹各工位應用提案：
系統構成
工位：反應盤工位
穩定、高效的旋轉反應杯應用： 降低振動、提高效率、提高精度 *僅供示意
|

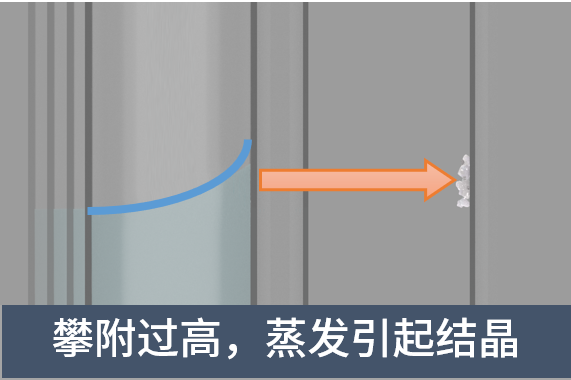

解決方案：5相·步進電動機PKP系列 ?低振動 ?高速轉矩提升 ?高精度 動作概況：通過齒輪傳動機構依次旋轉調用需要的反應杯。 痛點： 為提升檢測效率，提速旋轉使得杯中的液體產生劇烈晃動， 引起液體的攀附高度過高。若攀附超過清洗的高度， 附著的殘液蒸發便易形成“結晶”，直接對檢測樣本產生污染。 同時，提速也容易出現丟步導致定位不準現象。  |
低振動的5相步進電動機，助力穩定檢測

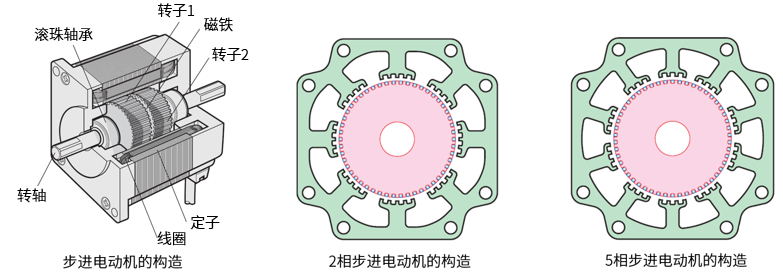

● 5相·步進電動機，基本步距角更小，振動更低◇ 分辨率提升（相比2相）
基本步距角為較小的0.72°（高分辨率型0.36°），相比基本步距角為1.8°的2相步進電動機，基本步距角更小，實現了低振動、低噪音。

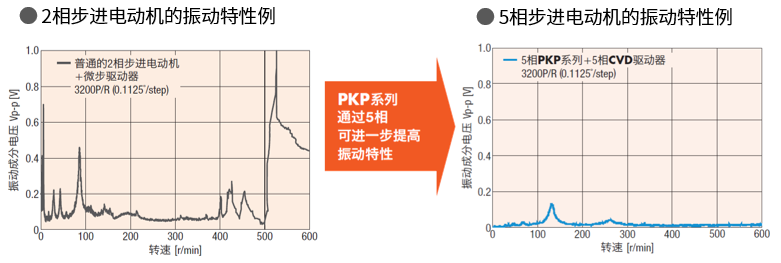

◇ 低振動、低噪音
5相步進電動機從機械結構上擁有比2相更好的振動特性，可有效降低振動與噪音。
此外，通過微步驅動驅動器的控制，可實現更低振動、低噪音驅動。
● 選全新升級的PKP系列，低振動特性更佳
痛點分析：
電動機部的振動在機構運行過程中，有可能因電動機產生振動進而傳導到機構部，使得機構上被運輸的液體出現震顫、晃動的情況。

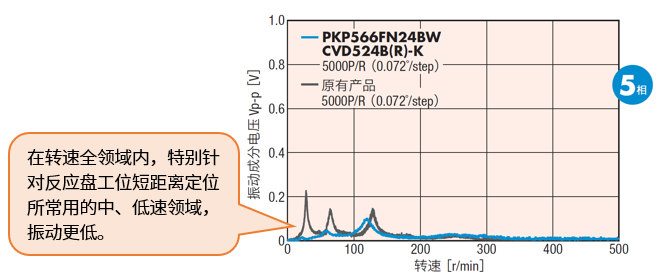

全速領域，振動更低：
全新升級的PKP系列電動機重新檢討線圈設計，并開發專用驅動IC配置于全數字控制的CVD系列微步驅動器上，以達低振動、低噪音的效果，讓位移取相結果更加清晰。
高速轉矩提升，助力設備穩定提速

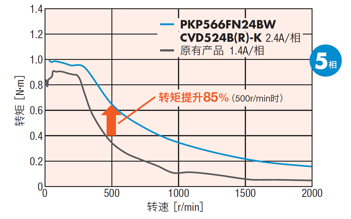

●全速度狀態下轉矩大幅提升，用途廣泛。
通過電動機線圈規格的高電流化大幅擴展應用領域。

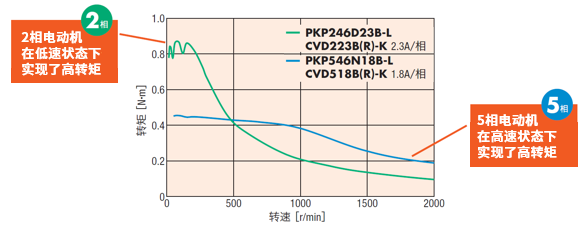

通過采用高電流化，5相在高速狀態下的轉矩得以大幅提升。可在提速相關的應用中，選用更安心。
5相高精度特性，助力高效率定位檢測

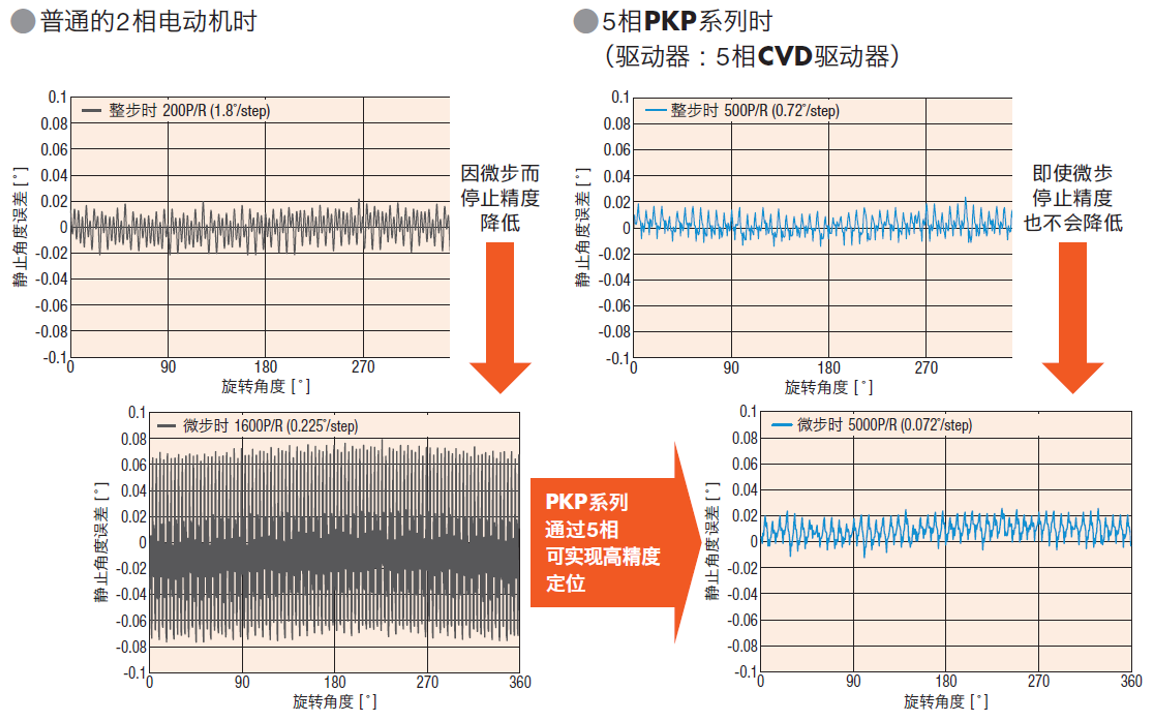

●高精度的5相步進電動機，即使微步驅動，停止精度也不會降低
痛點分析：
若選用的步進電動機停止精度不足，特別針對孔徑較小的反應杯，反應盤無法準確旋轉定位，進而將無法與擺臂取樣針實現較好的配合，影響檢測。
即使微步驅動，停止精度也不會降低：
痛點分析：
若選用的步進電動機停止精度不足，特別針對孔徑較小的反應杯，反應盤無法準確旋轉定位，進而將無法與擺臂取樣針實現較好的配合，影響檢測。
即使微步驅動，停止精度也不會降低：
|
5相步進電動機PKP系列實現高精度定位。
|
|
相關產品
 |
 |
低振動設計的驅動器搭載微步驅動功能，實現更低振動。 提供可根據安裝方式、電纜線出線方向選擇的3種驅動器 。
高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。
|
