首頁 > 技術支持 > 解決方案一覽 > 無刷電動機與有刷電動機的區別-特性的區別

無刷電動機與有刷電動機關于特性的區別

無刷電動機和有刷電動機的特性有所不同。
因此，適合的用途也不一樣。

特性區別

點擊查看相關內容說明：

轉速-轉矩特性

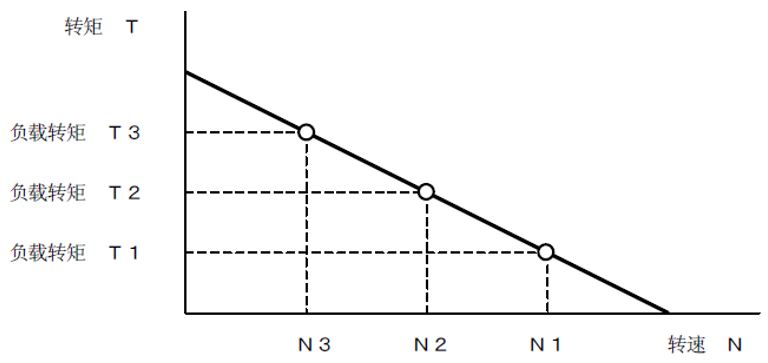

下圖為給有刷電動機施加恒壓時的轉速―轉矩特性圖。
從圖上可以看出有刷電動機的負載轉矩越小轉速越快，負載轉矩越大轉速越慢。

有刷電動機的轉速會隨著負載的變化而變化。
而對無刷電動機而言，即使負載轉矩發生變化，也能以穩定的速度運行，這是由于無刷控制原理如下：

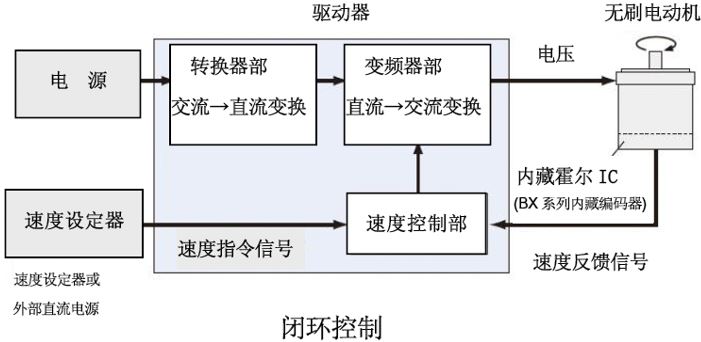

●閉環控制

驅動器的速度控制部對從電動機內藏的霍爾IC接受的速度反饋信號和速度設定器等設定的速度指令信號進行對比。
將對比結果發送到變頻器。變頻器部對施加到電動機上的電壓進行調節，控制電動機的轉速，從而形成閉環控制。

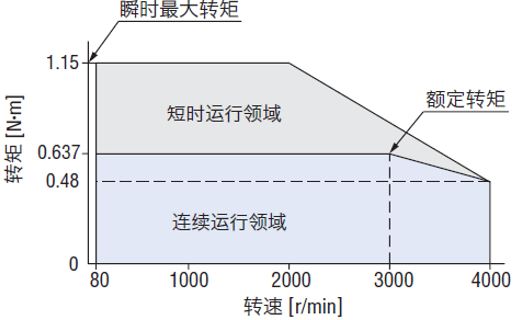

因此無刷電動機從低速到額定轉速可連續使用的轉矩具有恒定、均勻轉矩特性。

①連續運行領域
可連續使用的領域。
使電動機定速運行時，在機構滑動部的摩擦轉矩條件下所使用的領域。
②短時運行領域
是只在短時間內可使用的領域，使用超過5秒時，過載保護功能動作，電動機則停止。
起動電動機時，驅動慣性負載達到設定速度時的轉矩條件下所使用的領域。

根據有刷電動機和無刷電動機轉矩-轉矩特性的不同，無刷電動機的速度穩定性更優，因此可以為用戶提供高水準的速度控制。

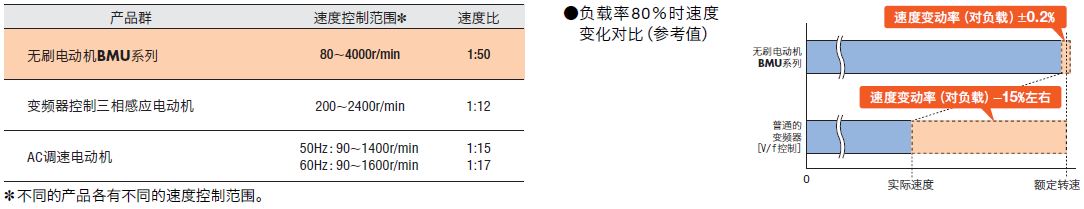

●廣泛的速度控制范圍
無刷電動機的速度控制范圍比AC調速電動機及變頻器更廣。適用于從低速到高速需保持固定轉矩等的用途。
●可進行穩定的速度控制
無刷電動機對電動機的反饋信號實時保持監控，與設定速度進行對比，實時調節施加電壓。因此，即使負載狀況發生變化，仍舊可以從低速到高速，以穩定的速度運行。

●不同系列的無刷電動機對負載速度變動率

系列	對負載的速度變動率 (0~額定轉矩額定轉速時)
BMU系列	±0.2%
BLE2系列	±0.2%
BX2系列	±0.5%
BLH系列	±0.2%（數字設定型） ±0.5% （模擬信號設定、PWM輸入設定）
BLV系列R型	±0.01%
BLV系列	±0.2%（數字設定型） ±0.5%（模擬信號設定）

▲回到頁首

以直流無刷電動機BLV系列R型電動機舉例：

小型、輕量、大功率，有助于裝置的小型化設計

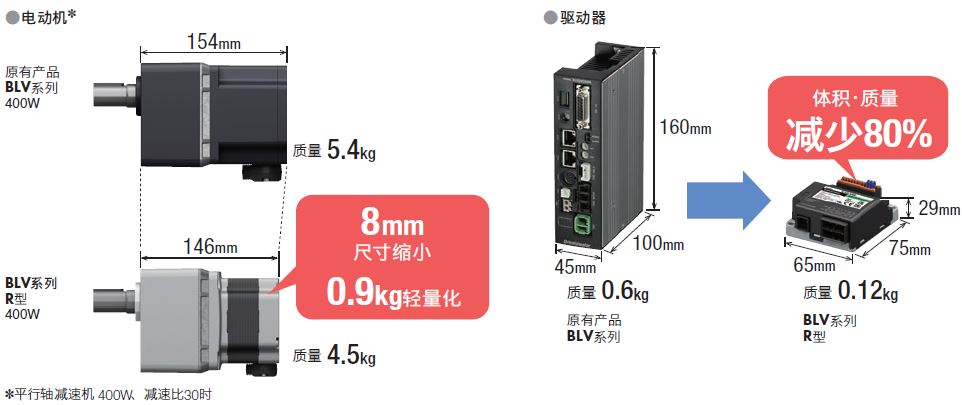

●小型· 輕量

電動機、驅動器均實現了大幅度的小型、輕量化。驅動器與原有產品相比，約縮小80%。是可收納到裝置內有限空間的尺寸。

?點此查看電動機小型·輕量化化視頻介紹 ?點此查看驅動器小型化視頻介紹

●大功率

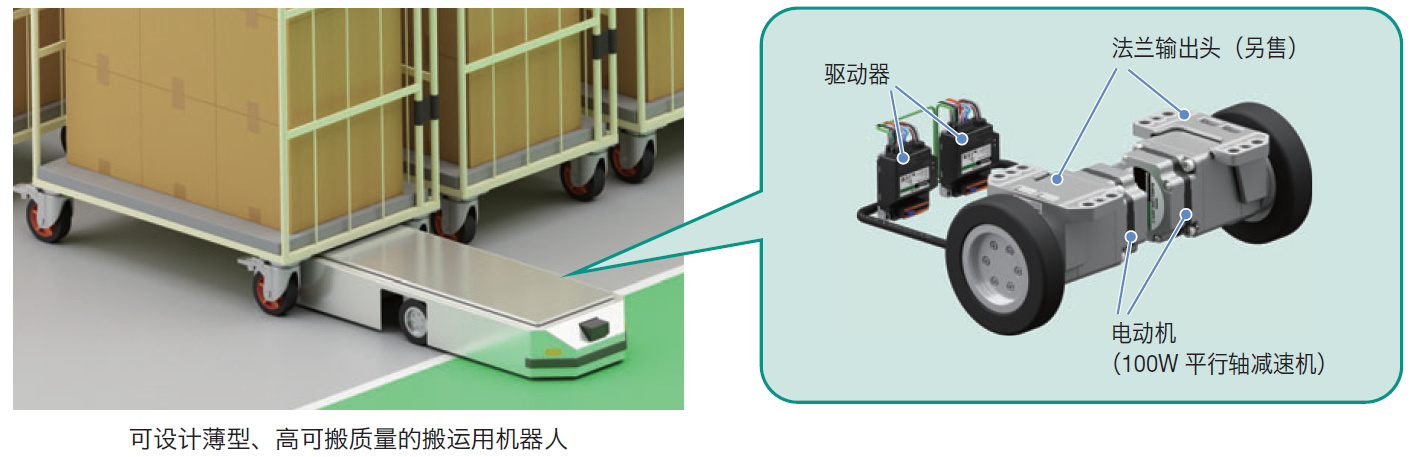

與原有產品相比，能夠進行大慣性負載驅動，因此可搬運重物。有助于小型、大功率的裝置設計。

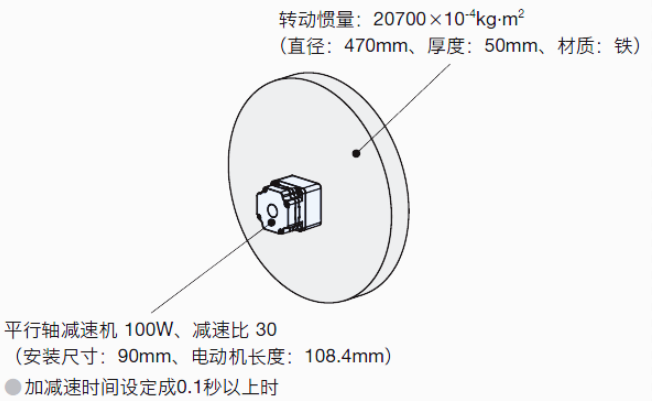

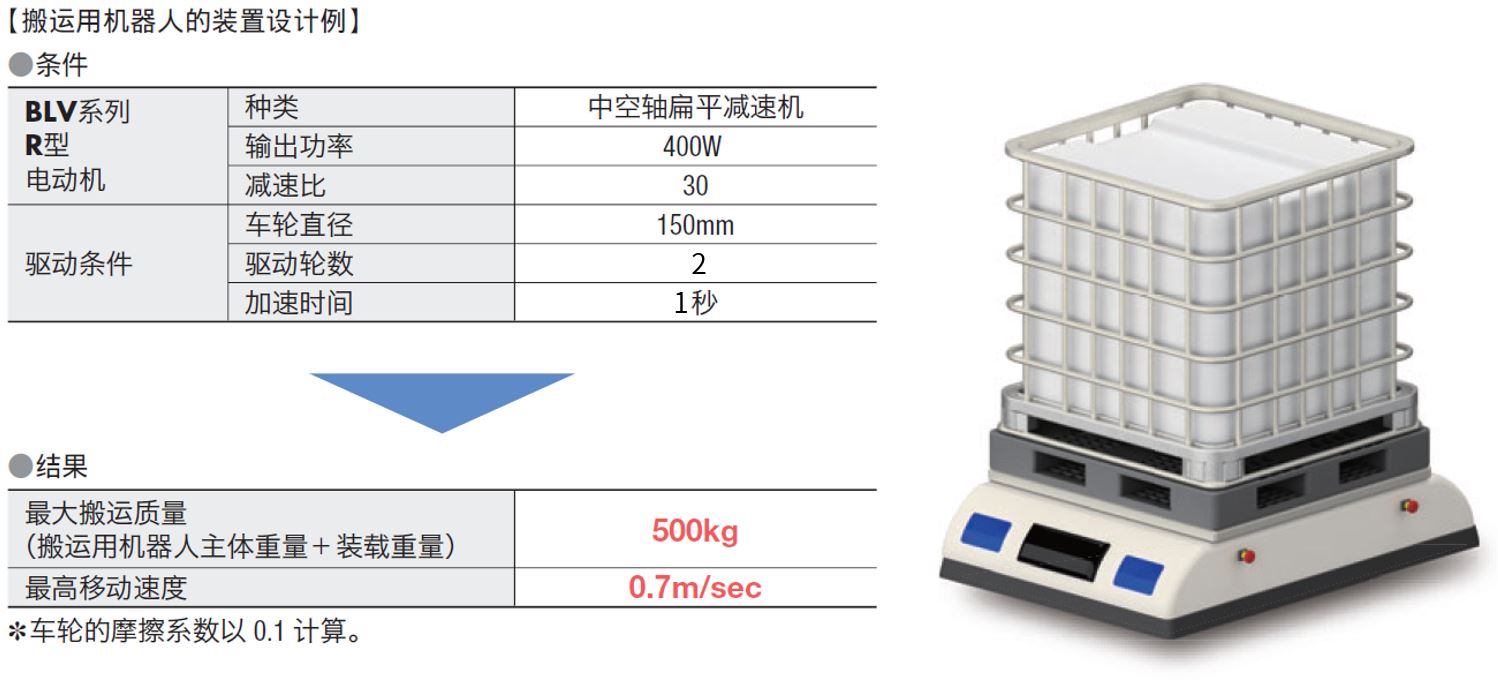

可進行大慣性負載
- 慣性體圖像（參考）-

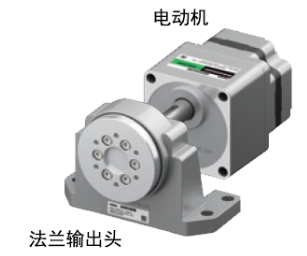

法蘭輸出頭（另售）
通過安裝到平行軸減速機，提升容許徑向負載、容許軸向負載。安裝到裝置也很簡單。
●可用于電動機輸出功率100W的平行軸減速機。

相關產品

?BLV系列 R型
追求高輸出功率· 小型的無刷電動機。支持更小型電池驅動設備的開發。

▲回到頁首

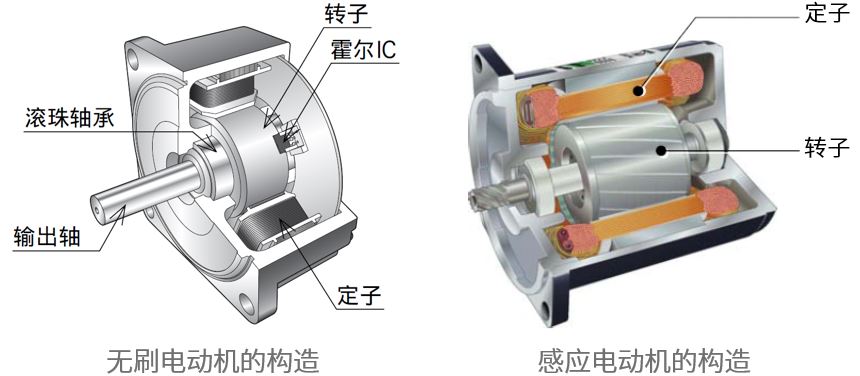

無刷電動機比變頻器控制節能的理由在于電動機的構造與動作原理的不同。
變頻器控制所使用的三相感應電動機轉子是由鋁和電磁鋼板構成的，沒使用磁鐵。
與此相比，無刷電動機是轉子上安裝了磁鐵的電動機。

相比變頻器控制更高效率

相當于IE4*的高效率節能電動機

內藏永磁磁鋼的無刷電動機比三相電動機（異步電動機）更高效率。例如，BMU系列200W時，電動機、驅動器的效率為86%，高于IE4基準值75.8%，具有節能效果。

*根據國際規格IEC60034-30-1所規定的效率等級，以120W以上的異步電動機為檢測對象。
*IE4的效率值是50Hz、是4極機額定輸出時的數值。此外，無刷電動機的效率值為額定轉速下額定轉矩時的數值。
